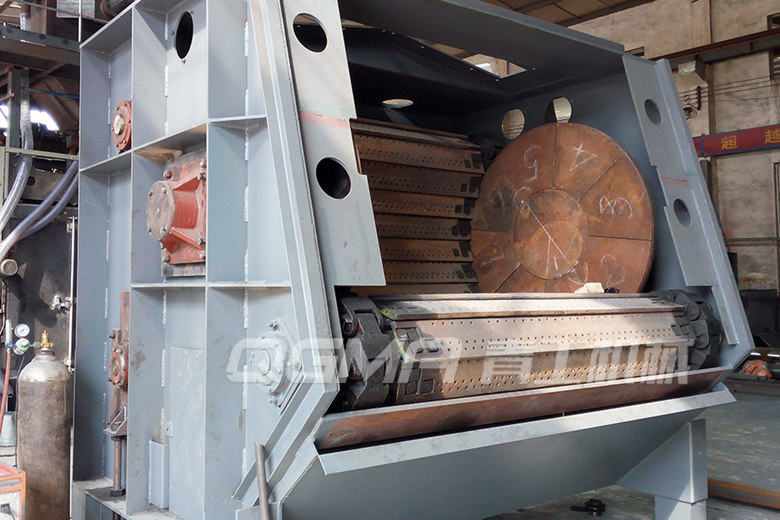

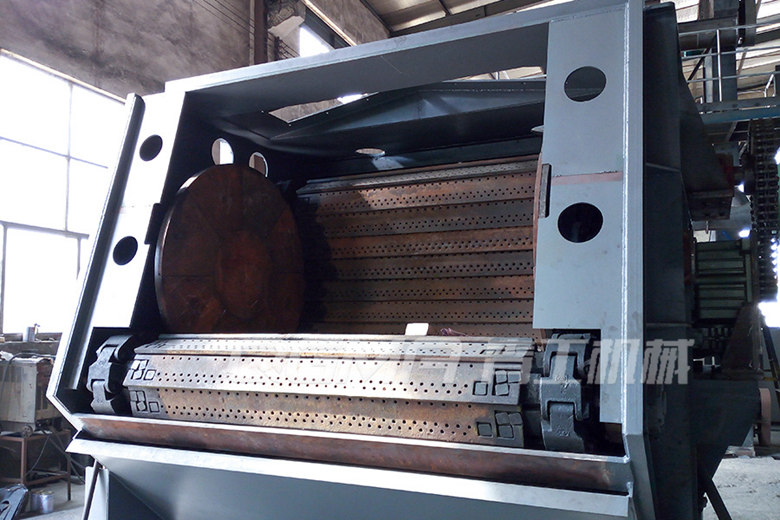

履带式抛丸机是高强度耐磨橡履带或锰钢履带装载工件 。它利用高速回转的叶轮，将弹丸抛向室体内的工件上，抵达清理的目的 。它适适用于小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和外貌强化，特别适用于不怕碰撞的零件的清理及强化 。 履带式抛丸机用橡胶履带形成的凹腔作为工件承载体 。事情时，履带转动，发动凹腔内的工件翻腾，因此零件的内外外貌均能获得较好的清理效果 。该种机型分为手动和自 动装卸料方法，最适合于大批量小型零件的抛丸清理 。由于接纳橡胶履带，减轻了工件与履带的撞击和划痕，并且占地面积小，操作极为便当，从而为众多厂家采 用 。目前该机型有Q326，Q3210等 。
强化抛丸机就是针对金属外貌处理的一种设备，抛丸强化是一种为提高蒙受交变应力的部件的疲劳强度而专门设计的工艺 。利用高速抛射的弹丸流对金属外貌的攻击而使外貌爆发循环塑性应变层，由此导致金属表层的显微组织爆发有利的变革并使表层引入剩余压应力场 。从而提高金属的疲劳断裂和应力腐化断裂抗力，抵达提高产品的可靠性和耐久性 。
|
Type 设备型号 |
QG326 |
QG3210 |
QG3220 |
|
Productivity(t/h) 生产效率 |
0.6-1.2 |
1.5-2.5 |
3-5 |
|
Max volume charge (dm3) 最大容积量 |
150 |
300 |
400 |
|
Max advised load (kg) 最大装载量 |
200 |
600 |
800 |
|
Drum diameter (mm) 端盘直径 |
650 |
1000 |
1000 |
|
Wheels 抛丸器数量 |
1 |
1 |
1(2) |
|
Wheel power (kW) 抛丸器功率 |
7.5 |
11/15 |
11/15 (2x11) |
|
MACHINE TYPE 设备型号 |
G-150 |
G-250-1 |
G-450-1 |
G-750-2 |
G-1100-2 |
G-2000-2 |
|
Charging volume (l) 容积量 |
150 |
250 |
500 |
750 |
1100 |
2000 |
|
Max. recommended charging weight (kg) 装机容量KG |
300 |
500 |
1000 |
1500 |
2500 |
5000 |
|
Max. recommended piece weight (kg) 单件重量KG |
15 |
100 |
200 |
250 |
400 |
1000 |
|
Width of shotblasting chamber (mm) 抛丸室宽度mm |
850 |
1100 |
1100 |
1200 |
1700 |
2400 |
|
Diameter of drum (mm) 端盘直径mm |
750 |
910 |
1200 |
1600 |
1450 |
1650 |
|
Total installed power (kW) 总功率KW |
18.3 |
22.5 |
24 |
38 |
55 |
120 |
|
Diameter of throwing wheel (mm) 叶轮直径 |
380 |
380 |
380 |
380 |
380 |
506 |
|
Power of abrasive throwing wheels (kW) 抛丸器功率 |
7.5 |
15 |
18.5 |
2 x 18,5 |
2 x 22 |
2 x 45 |
|
Air requirements (m3 / h) 除尘风量 |
2000 |
4500 |
5500 |
9600 |
12000 |
18000 |
