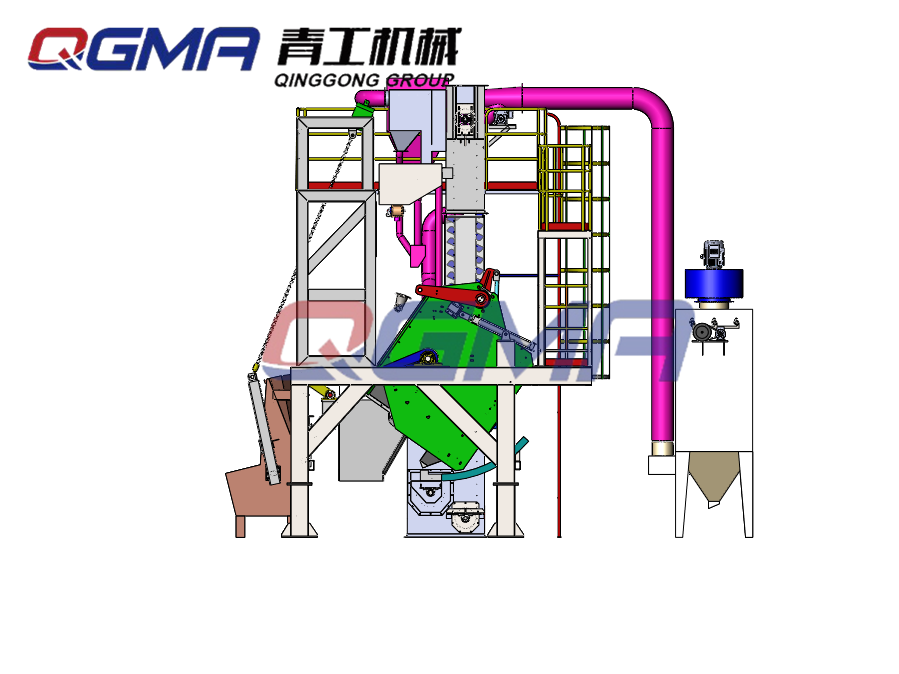

倾斜滚筒式抛丸机事情原理介绍
滚筒是过去端口进出料式的，在清理事情状态下是倾斜的，滚筒由回转部、密封罩和滚筒盖组成。
A、滚筒回转部是双层结构式的，其中外层是普通钢板制成的锥筒，内层是带锥孔的高锰钢铸件，在铸件的外貌铸造凸起的螺纹线，以翻转工件；内、外两层之间相互通过螺栓副牢固。
B、滚筒密封罩环罩于滚筒回转部外，该密封罩以摩擦环为界分前、后两个半部，其中后半部包括环形向心槽、圆环板和圆筒三个件，其中环形向心槽与滚筒的两个支板牢固联接，圆环板的内沿与滚筒回转部的后端部焊接，青 工机械圆筒的前端与摩擦环焊接，环形向心槽的两个侧板的内沿的位置划分与圆环板外沿的位置和圆筒后沿的位置相对应，环形向心槽两侧板的两个内沿划分装置有圆环板形的橡胶密封圈，这两个橡胶密封圈的两个内沿划分与圆环板的外沿和圆筒的后沿相接触、并成摩擦式动配合，环形向心槽、圆环板和滚筒回转部的后端部三者形成的腔室内装置有迷宫式密封结构，环形向心槽的底部有个弹丸砂尘混淆物出口，滚筒密封罩的前半部的前端与滚筒回转部的前端二者之间有圆环板形的钢纱网，密封罩前、后两部分与滚筒回转部形成的两个腔室之间通过摩擦环内壁上的弹丸通槽相相互同，使飞溅的弹丸顺利流向后端到螺旋输送器。
C、滚筒盖是方形的，滚筒盖的后壁面上焊接有一个与滚筒密封罩前端口相应的扣沿，该扣沿的内侧装有圆环形的橡胶密封圈，青 工机械该密封圈与滚筒密封罩前端口的外壁相接触并成动配合，滚筒盖、滚筒回转部和密封罩二者的前端以及圆环板形钢纱网四者之间的腔室内有迷宫式密封结构。
滚筒回转驱动机构
滚筒系统中的回转驱动机构有左、右两组、且相互对称，每组回转驱动机构都由电动机、减速器和装置在减速器输出轴上的摩擦轮组成，两组电动机和减速器划分牢固装置在左、右两滚筒支板的内侧壁面上，摩擦轮是聚胺脂质料制件，外貌硬度为肖氏80度；两个摩擦轮皆与滚筒上的摩擦环相啮合，
滚筒俯仰驱动机构
该驱动机构位于滚筒左支板的左侧，滚筒俯仰驱动机构包括油缸、油缸支座和活塞杆顶块，其中油缸支座牢固在机架上，油缸与油缸支座铰接，油缸活塞杆的顶端与活塞杆顶块铰接，活塞杆顶块牢固在滚筒左支板的外侧壁面上。通过油缸的进退实现清理历程中的滚筒的上下摇动，使工件的各个面能够清理到。
滚筒盖开关机构
滚筒系统中的滚筒盖开关机构位于滚筒右支板的右侧，该机构包括油缸、油缸支座、摇臂杠杆、两个对称的从摆荡臂杆和装置在滚筒盖上的上、下两个铰轴，其中油缸支座牢固装置在滚筒右支板的外侧壁面上，油缸铰支在油缸支座上，摇臂杠杆的一端与油缸活塞杆的顶端铰接、另一端与装置在滚筒盖上的上水平铰轴铰接，两个对称的从摆荡臂杆划分位于滚筒左、右两支板的外侧，每个从摆荡臂杆的一端都铰支在对应的滚筒支板铰轴上，两摇臂杆的另一端划分铰接在滚筒盖上的下水平铰轴的对应端上。
