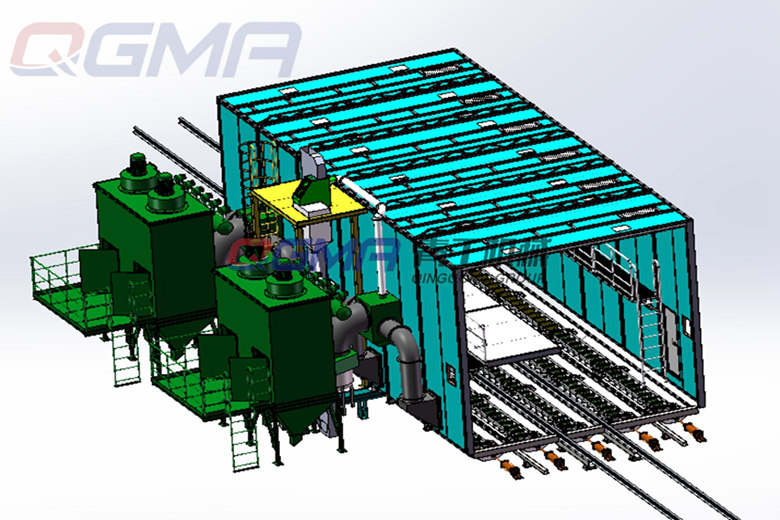

喷砂房的结构组成
2020-06-17 16:52:11
5537
1.喷砂系统基本结构
凭据工艺要求 ，喷砂系统选择人工喷砂方法 ，对差别材质的产品配专用喷砂罐 ，喷砂罐压力、流量可以凭据要求随时调理 ，每个喷砂罐配备1-4把喷枪 ，喷砂系统可以同时4把喷枪事情。
2.房体结构
喷砂房体由钢板焊接而成 ，其骨架为门架式结构 ，门架之间用交叉连接杆连接 ， 门架通过装置块用地脚螺栓装在地面上。门架两面蒙压制的薄钢板 ，厚度为0．5~0．8 mm ，外貌喷漆。为了提高房体的使用寿命 ，房体内部粘贴厚度为6mm的耐磨橡胶板。橡胶板的技术参数为： 硬度38IRHD ，拉伸强度26．6 MPa ，延伸率81% ，撕裂强度83% ，磨耗指数(湿)108 ，温度规模4-70℃ 。
照明接纳防尘照明系统 ，要求在离地1.5米处室内照度不小于650 lx。所有通向喷砂房的门都装置有电气连锁装置 ，包管翻开任何一个门时 ，喷砂系统即停止事情。门外设警告灯 ，灯亮体现正在进行喷砂。
3.蜂窝地板
喷砂房内地板接纳专用的蜂窝地板 ，每个蜂窝地板的尺寸为500mm×500 mm。沿喷砂房长度偏向每两排蜂窝地板组成一个蜂窝地板�？�。磨料落入蜂窝地板后 ，风机将其通过料孔吸到收集管道内 ，然后从收集管道内吸走。
4.磨料集中过滤系统
磨料集中与除尘共用一套系统 ，包括集中风机、集中过滤器等。为包管喷砂房内的能见度 ，通风次数每小时不少于50次。接纳1台45 kW 的风机 ，其中风机风量为21 010 m2 /h.
5.磨料接纳、分选系统
磨料接纳、分选系统包括磨料槽、分选器、过滤器以及连接管道。磨料从磨料槽经连接管到分选器 ，在此进行分选、接纳。为了提高分选器的使用寿命 ，在其内锥体外部以及外锥体的外貌粘贴耐磨橡胶。由于产品材质差别 ，喷砂所用的磨料也差别。为了制止铁磨料对铝合金车体的影响 ，在分选器下增加了一套磁选装置 ，疏散铁和非铁磨料 ，包管铝合金车体喷砂的质量。磁选装置为一磁鼓 ，磁鼓下设置一永磁铁。磁鼓转动 ，在磁铁一侧因磁力作用 ，将铁磨料吸附在磁鼓上；当磁鼓转到远离磁铁的一侧 ，磁力消失 ，铁磨料掉到一相应的容器内。磁鼓不绝转动 ，从而将磨料内的铁和非铁磨料疏散。
6.喷砂设备
整个喷砂系统配置1个双仓连续事情型喷砂罐 ，每个喷砂罐配两把直径为10 mm 的喷枪、两个磨料阀。在喷枪手把上装置操作开关 ，且可实现自动控制 ，可控制喷嘴喷丸或喷气。这样可用于在清理结束后 ，喷气清除事情外貌的浮灰。
