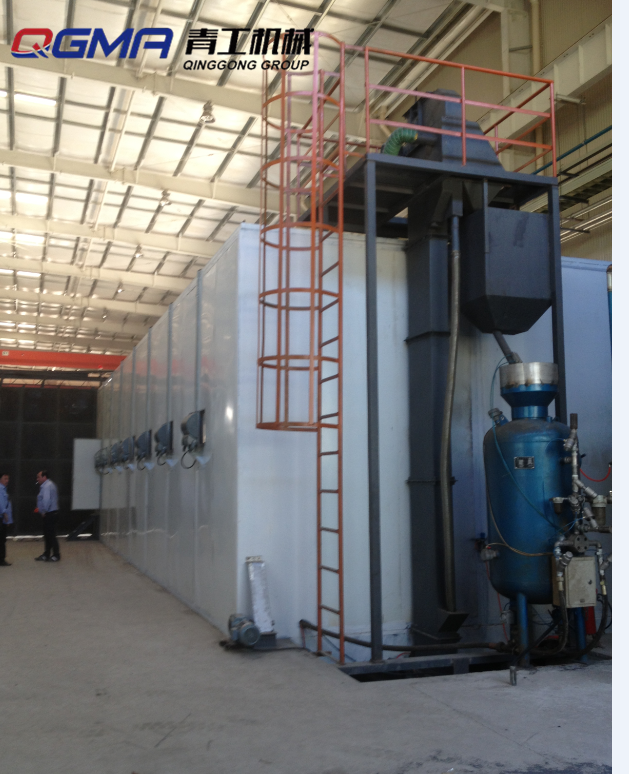

喷砂房又叫喷丸房、打砂房,适应于一些大型工件外貌清理、除锈 ，增加工件与涂层之间的附着力等效果 ，喷砂房凭据磨料的接纳方法喷丸房分为:机械接纳式喷丸房和人工接纳式喷丸房. 其中人工接纳喷砂房由于经济实用 ，制作简单、便当 ，用材简易 ，大大的减少了喷砂房的造价本钱 ，也被许多客户特别是中小企业所接受。喷砂房的主要特征是喷砂历程中操作者处于室内。防护服和头盔可避免操作者受到磨料攻击 ，通风装置通过头盔为操作者提供新鲜空气。
喷砂房东要用于大型零件或接纳自动喷砂装置处理很是腾贵的零件。装置在喷砂房内的喷嘴机械手可对零件外貌进行自动喷砂 ，自动喷砂处理难抵达的区域可通过手动喷砂完成。这样既坚持了灵活性 ，又降低了对喷砂操作者数量的要求。
磨料运送方法是该设备设计的另一亮点。除了众所周知的需要很小装置深度的扁平式传送地面以外 ，迪砂在螺旋传送机和振动横格磨料传送技术等方面具有极其富厚的经验。关于大型工件一般接纳开放式喷砂。
喷砂房的设计 ，既要考虑目今用户和种种造船规范的要求 ，又要考虑IMO 规范对涂装的新要求。
涂装房的设计 ，既要显示今世国际造船涂装的生长水平 ，又要以实用为原则 ，实现低投入高效果 ，即以较低的运行本钱、最少的维修概率、最简易的操作方法为目标 ，获得最大的经济收益。涂装设备的配置必须是先进的、合理的和有效的。
喷砂涂装房的设计必须切合和满足如下要求:
① 全天候正常地进行涂装作业;
② 工艺设备能满负荷长时间无故障运行 ，喷砂和喷漆间内整体均接纳"无故障"设计;栅格板③ 中央集控系统应满足工艺设备系统操作简单、自动化水平高的要求;
④ 工艺系统应具有先进性、实用性和宁静性;
⑤ 通过优化设计 ，提高系统的综合性价比;
⑥ 经济、合理、舒适的通风、除尘和漆雾处理;
⑦ 喷砂和喷漆的生产能力基本抵达设计要求;
⑧ 系统设备 ，既要先进 ，配套完整 ，又要减少对辅助效劳的依赖。
使用规模
一、预处理:电镀、喷漆、喷涂等一切被掩盖加工前喷砂处理 ，外表肯定卫生 ，一起大大进步掩盖层附着力及防腐化才华。
二、整理:铸造件、冲压件、焊接件、热处理件等金属工件去氧化皮、残渣、尘垢;非金属制品外表整理 ，陶瓷胚件外表黑斑根除及回复漆纹图画等。
三、旧件立异:汽车、摩托车、喷砂房机电设备等一切运动部件的立异清洗。一起消除疲惫应力 ，延伸使用寿命。
四、光饰:一切金属制品及非金属制品(塑胶、水晶、玻璃等)外表痕迹消除 ，氩光雾面处理 ，使产品外表晋升条理。
五、摸具处理:模具外表氩光雾面处理 ，图文制作 ，以及模具整理 ，不伤及模具外表 ，包管模具精度。
六、毛刺处理:机加工零件细小毛刺去除 ，注塑零件溢胶毛边消除。
七、不良品返工:产品不良掩盖层去除 ，外表不良上色及印字的去除。
八、强化:添加金属件外表硬度 ，消除应力 ，如飞机叶片、绷簧、机加工刀具及武器等外表处理。
九、刻蚀防滑加工:金属制品、非金属制品外表刻蚀图画、文字及防滑处理 ，如:大理石、手柄防滑、印章、石碑刻字等。
十、牛仔服处理:牛仔服磨砂、发白及毛须作用抵达。
喷砂是什么:用高速运动的砂砾对外表进行整理的一种步伐�？梢匀コ獗淼难趸� ，油脂 ，漆皮等 ，取得较均一的外表质量。后续工序可所以焊接 ，氧化 ，涂镀 ，外表化学热处理 ，磷化等。喷沙可以使工件的外表爆发剩余压应力 ，并使工件外表质量均匀 ，可以进步工件的疲惫强度。强化的作用比抛丸差 ，工件变形较抛丸小。
事情原理
气力接纳式喷砂房东要由房体、喷砂设备、磨料接纳装置、通风除尘装置、磨料分选装置和电
气力输送式喷砂房控装置组成。为了简化设备 ，可以将磨料接纳和通风除尘两部分合并。风机通过蜂窝地板将磨料、粉尘、气流全部吸到磨料集中过滤器。含粉尘的气体经过滤器过滤 ，粉尘附着在过滤器外壁 ，洁净气体则穿过过滤器一部分排出到厂房外 ，一部分循环到喷砂房内。磨料及重的粉尘继续经过磨料槽到分选器。分选器为一内外锥体结构 ， 内外锥体之间有一可以调理的通道。通过调理芯体 ，可以改变气流通道截面 ，从而调理疏散比例。疏散历程为: 当磨料和粉尘通过通道时 ，由于重力的作用 ，粉尘和气体向上通过锥体之间的漏洞出来 ，而磨料与粗颗粒则掉到锥体下面的振动筛。振动筛进一步将磨料和粗颗粒疏散 ，疏散出来的纯净磨料通过筛孔进入指定料斗到喷砂罐再循环使用。通太过选器的粉尘与气体再经过一个过滤器过滤 ，洁净的气体排出厂房外 ，粉尘则落入废物斗。
喷砂系统结构
2.1喷砂系统基本结构
凭据工艺要求 ，喷砂系统选择人工喷砂方法 ，对差别材质的产品配专用喷砂罐 ，喷砂罐压力、流量可
喷砂罐以凭据要求随时调理 ，每个喷砂罐配备1-4把喷枪 ，喷砂系统可以同时4把喷枪事情。
2.2房体结构
喷砂房体由钢板焊接而成 ，其骨架为门架式结构 ，门架之间用交叉连接杆连接 ， 门架通过装置块用地脚螺栓装在地面上。门架两面蒙压制的薄钢板 ，厚度为0.5~0.8 mm ，外貌喷漆。为了提高房体的使用寿命 ，房体内部粘贴厚度为6mm的耐磨橡胶板。橡胶板的技术参数为: 硬度38IRHD ，拉伸强度26.6 MPa ，延伸率81% ，撕裂强度83% ，磨耗指数(湿)108 ，温度规模4-70℃ 。
照明接纳防尘照明系统 ，要求在离地1.5米处室内照度不小于650 lx。所有通向喷砂房的门都装置有电气连锁装置 ，包管翻开任何一个门时 ，喷砂系统即停止事情。门外设警告灯 ，灯亮体现正在进行喷砂。
2.3蜂窝地板
喷砂房内地板接纳专用的蜂窝地板 ，每个蜂窝地板的尺寸为500mm×500 mm。沿喷砂房长度偏向每两排蜂窝地板组成一个蜂窝地板�？�。磨料落入蜂窝地板后 ，风机将其通过料孔吸到收集管道内 ，然后从收集管道内吸走。
2.4磨料集中过滤系统
磨料集中与除尘共用一套系统 ，包括集中风机、集中过滤器等。为包管喷砂房内的能见度 ，通风次数
合金喷嘴每小时不少于50次 ，通风风量为65 130 m3/h。接纳1台45 kW 的风机 ，其中风机风量为21 010 m2 /h.
2.5磨料接纳、分选系统
磨料接纳、分选系统包括磨料槽、分选器、过滤器以及连接管道。磨料从磨料槽经连接管到分选器 ，在此进行分选、接纳。为了提高分选器的使用寿命 ，在其内锥体外部以及外锥体的外貌粘贴耐磨橡胶。由于产品材质差别 ，喷砂所用的磨料也差别。为了制止铁磨料对铝合金车体的影响 ，在分选器下增加了一套磁选装置 ，疏散铁和非铁磨料 ，包管铝合金车体喷砂的质量。磁选装置为一磁鼓 ，磁鼓下设置一永磁铁。磁鼓转动 ，在磁铁一侧因磁力作用 ，将铁磨料吸附在磁鼓上;当磁鼓转到远离磁铁的一侧 ，磁力消失 ，铁磨料掉到一相应的容器内。磁鼓不绝转动 ，从而将磨料内的铁和非铁磨料疏散。
CLEMEN磨料阀2.6喷砂设备
整个喷砂系统配置1个双仓连续事情型喷砂罐 ，每个喷砂罐配两把直径为10 mm 的喷枪、两个磨料阀。在喷枪手把上装置操作开关 ，且可实现自动控制 ，可控制喷嘴喷丸或喷气。这样可用于在清理结束后 ，喷气清除事情外貌的浮灰
总结
气力式喷砂系统因其无机械输送部件 ，所以无机械故障 ，维护简单。蜂窝地板直接装置在地面上 ，地基要求简单。气流上送下吸 ，降尘时间短 ，室内气流循环效果好 ，并与磨料接纳共用一套系统 ，设备简单。 机械输送式喷砂房机械输送式喷砂房为平车往复式专用喷丸机 ，它由喷丸室体、喷丸器、螺旋输送机、提升机、疏散器、弹丸控制系统、照明系统、除尘系统、输送平车、电控系统等部分组成。
喷丸室体
本室体由轻钢结构 ，和夹芯彩钢板制成结构坚固;其内壁衬有耐磨橡胶护板,室体两侧设有宁静门。室体四周设有照明灯以坚持室内富足的亮度。
配套设施
本喷丸机配有1 台喷丸器。喷丸机接纳美国CLEMCO 技术制作。
特点
1.接纳在喷枪手把上装置操作开关 ，且可实现自动控制 ，可控制喷嘴喷丸或喷气。这样可用于在清理结束后 ，喷气清除事情外貌的浮灰。
2.喷射力强大、稳定。喷砂防护服可用来长时间、高压力作业 ，包管了均匀、高质量的清理事情。密封性能良好 ，事情时无泄漏现象。
3.本机特设了CP-2型调温式防护面具。CP-2 型调温式防护面具由空气过滤器、温度调理器、双层头盔和防护衣组成。经过空气过滤器清除了水汽、油气、铁锈、其他尘粒和难闻气味的压缩空气(空气过滤精度抵达0.5um)穿过温度调理器(温度调理规模为10-35℃)徐徐进入双层头盔 ，从而使操作人员获得温度适中、感受舒适的清新空气 ，加上面具开阔的视野 ，大大改善了工人喷丸时的作业情况 ，� ；ち松硖褰】�。接纳高效耐用的克林蒙克磨料阀,高效,宁静,使用寿命长.
螺旋输送器
螺旋输送器由减速机、螺旋轴、输送罩、带座轴承等组成。本部件已实现系列化 ，通用性、交换性高 ，性能稳定可靠 ，整个螺旋轴接纳焊后整体加工 ，从而包管了螺旋轴两端的同轴度。螺旋输送器将底部料斗所收集的弹丸输送至斗式提升机。本部件是设备弹丸循环系统的重要组成部分 ，螺旋叶片接纳6 mm厚16Mn质料 ，其内外圆均经特殊工艺进行加工后拉伸而成 ，节距、外圆尺寸均十分精确 ，提高了螺旋的寿命 ，降低了运行噪音。
斗式提升机
斗式提升机由摆线针轮减速机、上下滚筒、输送胶带、料斗、关闭料筒和涨紧装置等组成。整个结构为一个箱体式密封结构 ，杜绝弹丸和灰尘外漏。提升机罩壳接纳折弯成型焊接结构。提升机罩壳上设有检修门 ，可维修及更换提升料斗。翻开下罩壳上的门盖 ，可以维修下部传动 ，排除其底部弹丸梗塞。
丸砂疏散器
天职离器为吸收瑞士DISA公司技术综合开发的 ，是目前最新
磨料阀式的疏散器。本设备的要害部件之一 ，其分选区的设计尺寸直接影响到疏散器的疏散效果 ，如果疏散效果欠好 ，将使抛丸器叶片的磨损加速 ，降低其使用寿命 ，增加维护本钱。
弹丸分派系统
接纳气控弹丸闸阀 ，调解弹丸控制器上的螺栓 ，便可获得所需的抛丸量。丸料选择建议选用Φ0.8~Φ1.2铸钢丸 ，硬度HRC40~45 ，弹丸使用寿命 ，消耗用度等经济指标见下表及简单剖析。
输送平车
由钢结构框架和行走结构组成 ，在平车的外貌上防护有ZGMn13和65Mn的防护板 ，并带有弹丸回流结构 ，减小外貌聚集弹丸的现象。
照明系统
照明系统接纳多盏金卤灯漫衍于室体的四周 ，各照明灯均有按钮控制其灼烁 ，可抵达标准灼烁度的1-2倍 ，增强比照明灯进行� ；� ，室内照度大于75LUX。
结构简介
喷砂房用除尘器为本机配置的1台QDS36LT66*2型滤筒式除尘器卖力大件喷丸除尘,配备HSQ18LT66*2 卖力小件的抛喷丸清理除尘。进风口可如图所示设置在侧面 ，也可设置在顶部 ，出风口可如图所示设置在清洁空气室的下部 ，也可设置在清洁空气室的侧面或顶面。
设备配套一般按每只唐纳森滤筒处理风量700立方米/小时盘算 ，但在处理超细粉尘以及粉尘入口浓度较高时 ，应适当增加一些滤筒 ，须要的时候应设置二级除尘 ，以使部分颗粒较大粉尘先行沉降。滤料刚性好 ，具备拒水性能 ，其过滤面积为23.5平方米/只。
可接纳进口唐纳森空气过滤器 ，具有孔径小、透气量大、外貌平滑、防水防油性能优良、阻力低、过滤面积大等特点 ，接纳国际先进的折叠固化新工艺 ，端盖和护网接纳防锈、防腐性能优良的加厚优质电化板 ，密封圈接纳低硬度。
电气控制
本系统实现对喷砂房清理室的集中控制。本系统以可编程序控制器(PLC)为焦点 ，接纳优质电气元件 ，具有事情可靠 ，自动化水平高 ，� ；すπ肴戎疃嘤诺�。
本系统主电源接纳3相380v交流电源 ，控制回路接纳单相220v交流电源 ，由控制变压器将380v电压降为220v后给控制回路使用;为了降低滋扰 ，PLC的事情电源由单独的变压器供电。
本系统具有比较完备的故障报警功效 ，资助操作人员或维修人员迅速找到故障点 ，减少� ；奔� ，提高事情效率。
本系统电气元件集中装置在电气柜和操作台内 ，使用人机界面触摸屏 ，便于操作及维修。
接纳进口PLC+触摸屏控制 ，具有自动/手动两种控制功效。
