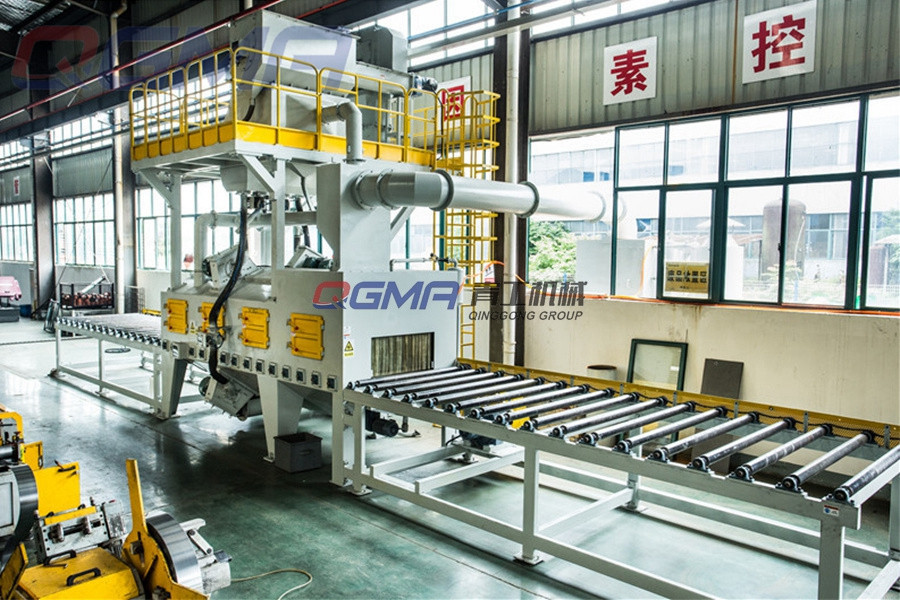

电子散热器通过式抛丸机主要由清理室，输送辊道、抛丸器、弹丸循环系统（含提升机、疏散器、螺旋输送器和输丸管道）、除尘、电气控制等部件组成。
1.清理室：电子散热器通过式抛丸机清理室为大容腔板式箱形组焊结构，室体内壁衬有ZGMn13耐磨防护板，清理作业在密封的容腔内进行。
2.输送辊道：分为室内输送辊道和装卸料段输送辊道。室内辊道外套高铬耐磨护套及限位环，高铬耐磨护套用于� ；す醯�，蒙受弹丸攻击，限位环可使工件按预定的位置运行，避免跑偏，造成事故。
3.提升机：主要由上、下部传动、筒体、皮带、料斗等组成。提升机上下同径带轮接纳筋板、轮板与轮毂组焊成多边形结构，以增强磨擦力，制止打滑现象，延长了皮带使用寿命。提升机罩壳折弯成形，翻开提升机中壳上的盖板可维修更换料斗和搭接皮带。翻开提升机下壳上的盖板可排除底部弹丸的阻塞。调解提升机上壳两侧螺栓发动拉板上下移动便可坚持提升皮带的松紧度。上下带轮接纳带方座外球面球轴承，受到振动攻击时可自动调解，密封性好。
4.抛丸器：接纳单圆盘抛丸器，成为当今海内高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成，其中叶轮接纳Cr40材质 由铸造而成，叶片、定向套、分丸轮及护板均接纳高铬材质铸造而成.
5.吹扫装置：本装置接纳高压风机，并在室体内辅室部分设有差别角度的多组弹性吹嘴，对工件外貌余留的弹丸进行吹扫清理。
6.进出口密封：工件进出口密封装置，均接纳橡胶弹簧钢板制成，为避免在抛丸时，弹丸飞溅出清理室外，在工件进出口处各设多道增强密封，其特点为弹性强、寿命长、密封效果俱佳。
7.除尘系统：电子散热器通过式抛丸机的布袋式除尘器主要由袋式除尘器和风机、除尘管道等一起组成除尘系统。除尘效率可达99.5%。
8.电气控制：电气控制系统接纳通例控制实现对电子散热器通过式抛丸机的控制，接纳海内外生产的优质电器元件，具有可靠性高及维修便当等优点，主电路由小型断路器和热继电器实现对各电机的短路、缺相、过载� ；�。并设有多处急�？�，便当紧急关机，避免事故扩大。在清理室及清扫室的各个检修门上设有宁静� ；た�，当任何一个检修门翻开后，抛丸器不可启动。
